LAMILUX gün ışığı sistemleri
Gün ışığından yaratılan yenilikler

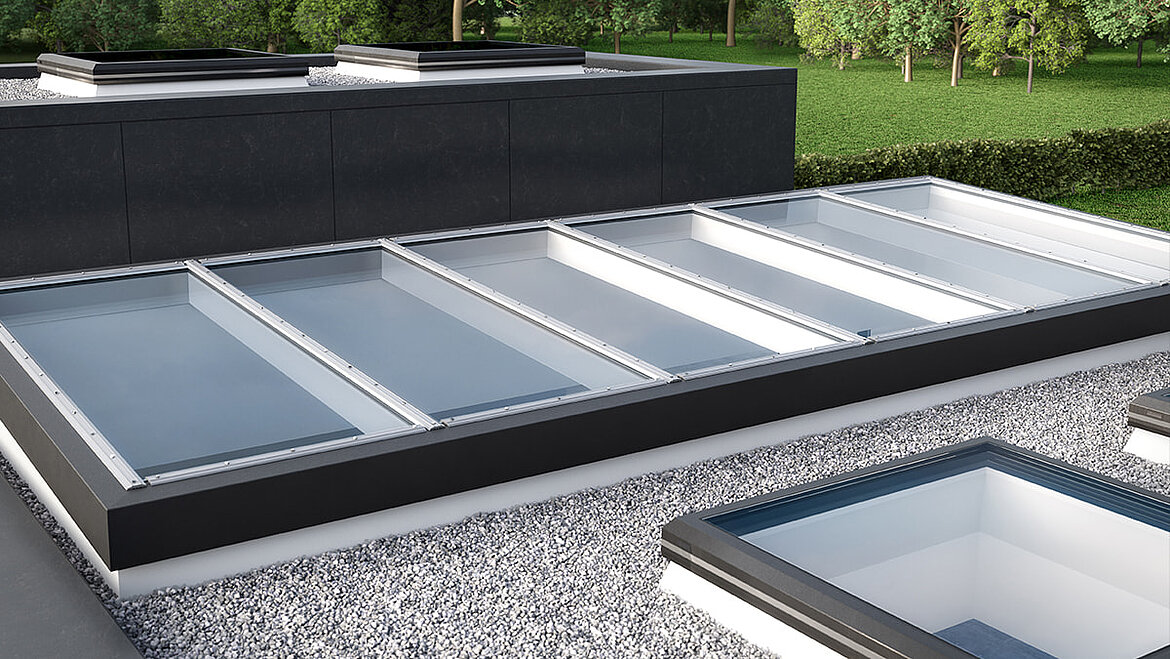

LAMILUX yangına dayanıklı cam çatı F30 / REI30

Yangın durumunda güvenliği estetik görünüm ile birleştirir


Avantajlar

Cam tavan cam mimarisi F30 / REI30


Güvenlik

  • Komple sistemin işlevsel bütünlüğünü koruması ve yangına dayanımı 30 dakika test edilmiş ve sertifikalandırılmıştır
  • DIN 4102-13 (F30) uyarınca genel inşaat denetim onayı (abZ) ve EN13501-2 (REI30) uyarınca sınıflandırma
  • Kendinden destekli yapı olarak, destek elemanlarına veya ilave sertifikalara gerek yoktur
  • Görsel kayıplar yok - görseli, LAMILUX CI sistemi cam mimarisi PR60’a benzer
  • Yük altında test edilerek (REI30) aşırı hava şartları ve gerçek koşular görselleştirilir
  • Sistem DVS kalite damgasını taşır ve DIN EN 1090-3 sertifikasına sahiptir
  • DIN EN 18008-6 uyarınca çökme ve bakım yapmak amacıyla girilebilir
  • Dıştan yangın ve ısı kaynaklı yangınlara karşı direnç sınıfı B, roof(t1) - DIN EN 13501-5 uyarınca

Optimize edilmiş sızdırmazlık ve drenaj sist

  • Cam oluklarının verimli şekilde havalandırılması ve kontrollü su ve yoğuşma suyu drenajı
  • İkincil drenajlı, iç sızdırmazlık seviyesinde üst üste binen ve doğrudan eksiz tasarlanmış çok kademeli sızdırmazlık sistemi
  • Kolonların / kirişlerin eksiz, sürekli drenaj seviyesi
  • Camın kenarındaki yüzey sıcaklığı arttırılarak iyileştirilir ve böylece yoğuşma riski en aza indirgenir

Aktif enerji yönetimi

  • Çerçevede ısı kayıplarının azaltılması

Donanım çeşitleri

Yangına dayanıklı cam çatı F30 / REI30


Cam çeşitleri

  • İzocam (Ug-değeri 1,7 – 1,1 W/(m²K)) ile lamine cam
  • Güneş kontrol camları

2 katlı izocam

Ug değeri*Ug değeri**Işık geçirgenliği τ-değeri

Toplam enerji geçirgenliği g değeri

Standart

1,2 W/m²K1,7 W/m²K76 %

59 %

mat film

ca. 1,2 W/m²K ca. 1,7 W/m²K--

Güneşlik

1,1 W/m²K1,6 W/m²K65 %

37 %

*dikey **yatay

Teknik detaylar

Yangına dayanıklı cam çatı F30 / REI30


Profil sistemi - serbest biçim verilerek enerji verimliliği ve güvenliği

  • Bükülmeye karşı dayanıklı alüminyumdan mamul son derece sağlam destek tertibatı
  • Üst üste binen EPDM ikincil drenajı ile kontrollü su ve yoğuşma suyu tahliyesi
  • Yalıtım ara geçitleri ile belirli cam tasarrufu
  • Camın elastik beslemesi
  • Destek tertibatının (alüminyum) görünen elementleri RAL kaplamalı

EN 13830 uyarınca CE onaylı çatı güvenliği

  • Yağmur sızdırmazlığı: RE 1950 sınıfı (EN 12154 / EN 12155 uyarınca)
  • Hava sızdırmaz: AE 3000 sınıfı (EN 12152 / EN 12153 uyarınca)
  • Rüzgar yüküne karşı dayanıklı: (EN 13116 / EN 12179/2000 Pa izin verilen yük ve 3000 Pa artan yük)

Kanıtlanmış enerji verimliliği

  • Kolon ve kişilerin ısı transfer katsayısı (Um/t) 1,5 – 1,75 W/(m²K) (cam kalınlığına bağlı olarak)
  • Yüzey sıcaklık faktörü fRSi 56 – 0,78 (cam kalınlığına bağlı olarak)
