LAMILUX Flat Roof Access Hatch Comfort Square
Benzersiz şekil - özel mimari özgürlük için

LAMILUX Flat Roof Access Hatch Comfort Square

Benzersiz şekil - özel mimari özgürlük için


Genel avantajlar

LAMILUX Flat Roof Access Hatch Comfort Square


Tasarim & Comfort

  • Ürün Tasarımı kategorisinde Red Dot Tasarım Ödülü 2021'e layık görüldü
  • 4 m² cam yüzeyi ile maksimum gün ışığı insidansı
  • Mimarlar için mimari özgürlük, çatıya erişim artık spiral ve platform merdivenlerle de mümkün (yerinde)
  • Çatı terasınız için en uygunu, üç açık taraftan da erişim mümkündür
  • Flat Roof Access Hatch yaklaşık 45 saniyede 70° açılır
  • Katlama mekanizması çatı terasında yer tasarrufu sağlar
  • Eğimli bağlantı elemanı ve çerçeveden cama seviye geçişi sayesinde kendi kendini temizleme
  • Hidrolik silindir ile kademesiz açılma
  • RAL skalasına göre renk çeşitliliği (kenar profilleri ve görünür yüzeyi)
  • Kanat sistemi, motor açıcı ve bağlantı elemanı fabrikada tamamen önceden monte edilmiştir.


Güvenlik

  • Kapatma sırasında acil durdurma işlevi ışık bariyeri ile denetlenir
  • Parçaların bir anahtar ile kapatılması ve açılması
  • Bir kol kullanılarak manuel çalıştırma ile elektrik kesintisi sırasında açılabilir veya kapatılabilir
  • DIN 18234 standardı ek önlemsiz yerine getirilir (düz çatıda yangının yayılmasının önlenmesi)
  • DIN 18008-6'ya göre düşmeye dayanıklı
  • Varsayılan olarak: ESG dış cam , VSG iç cam
  • Dıştan uçuşan alev ve ışıyan sıcaklık ile yangın risklerine karşı direnç için DIN EN 13501-5 uyarınca Broof(t1) sınıflandırması


Enerji verimliliği

  • Isı köprüleri ihtiva etmeyen bütünsel tasarımı
  • Tamamen ısı yalıtımlı bağlantı elemanı
  • Kaliteli fonksiyonel cam ile donatılabilir
  • Minimum yoğunlaşma riski

Donanim çeşitleri

LAMILUX Flat Roof Access Hatch Comfort Square


Cam çeşitleri

TanımUg değeriIşık geçirgenliğiToplam enerji iletimiSes yalıtımı
Isı yalıtım camı W1100,6 W/(m²K)% 72% 5139 dB

Açma tahriki

Elektrikle çalışan bir hidrolik ünite (230 V) tarafından çalıştırılan bir hidrolik silindir tarafından açma işlemi tüm kanat üzerinde kademesiz bir şekilde gerçekleşir. Flat Roof Access Hatch Comfort Square, açma işlemini izlemek için bir limit anahtarına ve ayrıca elemanın çıkış alanını izlemek için bir ışık bariyerine sahiptir. Elemanı açmak için hidrolik ünite, emniyet şalterli bir anahtarla kontrol edilir.

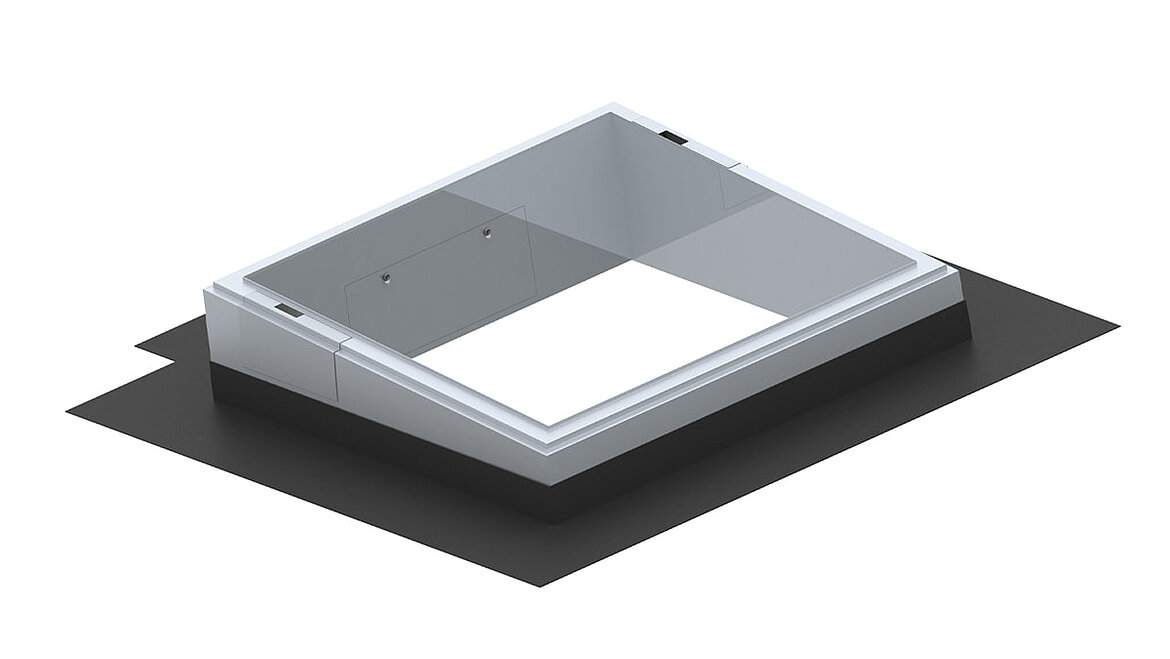

Bağlanti elemani

Bağlantı eleman (OKD boyutları 200 x 200 cm) yapının temelini oluşturur. Binaya termal olarak ideal bağlantıyı sağlar. Bağlantı elemanı çelik bir konstrüksiyondan oluşur ve tamamı mineral yün ile yalıtılmıştır. İç kısım tüm RAL Classic renklerinde seçilebilen kaplamalı alüminyum levha ve dış kısım beyaz pigmentli GRP ile kaplanmıştır. Bağlantı elemanı DIN 18234'e (ek önlemler olmadan çatıda yangın yayılmasının önlenmesi) uygundur.
Bağlantı elemanının yüksekliği saçak kenarında 51 cm, karşı uzun kenarda 68 cm'dir.  Yüzey eğimi 5°'dir, bu nedenle elemanın ideal şekilde kendi kendini temizlemesi desteklenir.

Enerji verimliliği

LAMILUX Flat Roof Access Hatch Comfort Square ürünümüz optimum izotermal eğrilere sahiptir ve bu nedenle minimum yoğuşma riski vardır. Flat Roof Access Hatch ayrıca derz bölgesinde yüksek düzeyde ısı yalıtımına sahiptir.
